DEI線路接收器DEI1049
發布時間:2022-08-12 17:11:49 瀏覽:3204
DEI1049是個BiCMOS元器件,包括八個差分線路接收器。每個接收通道將輸入的ARINC429數據總線信號(三電平RZ雙極差分調制)轉換成一對TTL/CMOS邏輯性輸出。每個通道單獨運轉,并滿足ARINC429數字信息傳輸標準化的要求。
DEI1049可以在高噪聲條件下作業。接收輸入在+/-20V共模電壓范圍,接收器提供超出2V的遲滯。優化電路速率以操縱高頻率瞬態。DEI1049設備為內嵌系統測試提供邏輯性電平測試輸入。它們強制性所有8個接收器的輸出實現規定的0、1或null模式。
當設備處在TEST模式時,ARINC輸入被忽視。
DEI1049有個操縱所有8個通道的測試端口。DEI1049等同于DEI1046A產品,但40kω輸入電阻被清除,因此設備將選用外部40kω電阻作業。DEI1049ARINC輸入需要通過40kω串聯電阻連接到ARINC總線才能正常運作。外部電阻在IC受損的情形下提供故障隔離,否則可能使ARINC信號過載。ARINC輸入集成了片上防雷,通過在輸入處選用高值電阻來減少紅外加熱。該電阻器具有絕緣介質,以承受電壓瞬變。該輸入可以承受照明瞬態高達并包括DO160級3管腳注入水準。通過在輸入端和地面之間添加外部瞬態電壓操縱(TVS)設備,能夠實現更高的電平。40kω電阻限制浪涌電流,從而最大限度的減少功率需求和屏幕尺寸。ARINC輸入可承受115Vac飛機電源意外短路而不受損。

特征
八路ARINC429轉TTL/CMOS邏輯線接收器
選用+5V±10%或3.3V±10%單電源供電
在高噪聲環境中運行
輸入公共電壓范圍:±20V
最少2V輸入遲滯
DEI1049在輸入端選用外部40kΩ電阻器運轉
超出3級的防雷保護
誤隔離

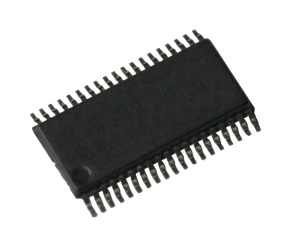

封裝:38LTSSOP,4.4mm主體
可承受輸入端意外短路至115Vac
特性
溫度范圍:-55°C-85°C
產品封裝類型:38TSSOPG
頻道:8
供電范圍:3.35
霍爾特外部參考:HI-8448-10
封裝描述:38Pin Plastic Thin Shrink Small Outline Package
封裝類型:表面貼裝
JEDEC:MO-153-BD-1
DEI公司是美國專注航空應用的IC廠商,主要為航空電子領域提供芯片產品。產品包括Arinc429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //m.pifaye.com/public/brand/53.html
Part # | Temp Range | Product Package Type |
DEI1049-TES-G | -55°C - 85°C | 38 TSSOP G |
DEI1049-TMS-G | -55°C - 125°C | 38 TSSOP G |
