TPSM63606降壓模塊(集成電感器)TI 德州儀器
發布時間:2023-03-24 16:41:19 瀏覽:2370

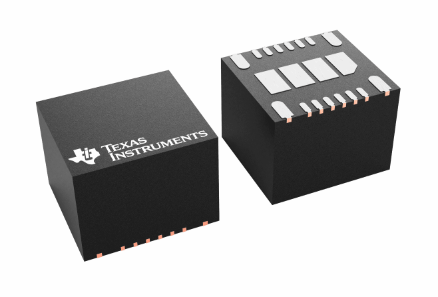

TI德州儀器TPSM63606出于同步降壓模塊產品系列,是款高寬比集成的36V、6ADC/DC解決方案,集成了數個功率MOSFET、一個屏蔽電感和數個無源器件,同時采用高性能HotRod?QFN封裝。VIN和TPSM63606VOUT管腳設在封裝的角落,以優化輸入輸出電容器位置。TPSM63606四個大中型散熱焊盤容許簡易的布局和生產過程中容易解決。
隨著1V至16V的輸出電壓,TPSM63606致力于迅速,快速地完成對中小型印刷線路板的低EMI設計。整體解決方案僅需四個外部部件,并且從設計過程中減少了磁性和補償器件的選擇。
盡管TPSM63606模塊為空間限制應用提供非常簡單的小尺寸設計,但是它提供許多魯棒性能的性能:輸入電壓UVLO調整具備滯后性能,電阻智能控制開關節點旋轉頻率和擴頻通信選項可改善EMI,集成化VCC,指導和輸入電容器以增強安全性和相對密度,在滿載電流范圍之內穩定開關頻率,還可用于排列、故障保護與輸出電壓檢測的PGOOD檢測器。

特征
?提供性能安全
–有利于實現性能防護系統設計的文檔
?多功能36VIN、6AOUT同步降壓模塊
–集成MOSFET、電感器和控制器
–可調式輸出電壓范圍包括1V至16V
–5.0mm×5.5mm×4mm超模壓塑膠封裝
–具備–40°C至125°C的結溫范圍
–能夠在200kHz至2.2MHz范圍內調節頻率
–負輸出電壓應用性能
?在所有負載范圍之內具備極高效率
–95%+最高值效率
–具備適用于提高效率的外部限幅選項
–關閉時的靜態電流為0.6μA(標稱值)
?超低的傳輸和輻射EMI信號
–具備雙輸入路徑和集成電容器的低噪音封裝能降低開關振鈴
–擴頻通信調制(S后綴)
–電阻器可調式開關節點壓擺率
–滿足CISPR11和32B類發射需求
?適用于可擴展性電源
–與TPSM63604(36V、4A)管腳兼容
?固定性保護特性,可以實現穩健設計
–高精密使能輸入和漏極引路PGOOD檢測器(適用于時序、控制和VINUVLO)
–過電流和熱關閉保護
?使用TPSM63606并利用WEBENCH?PowerDesigner創建定制設計方案
應用
?測試和測量及其航空航天和國防
?智能化工廠與控制
?降壓和反相降壓/升壓電源
