TPSM82902降壓模塊(集成電感器)TI 德州儀器
發布時間:2023-09-20 16:47:52 瀏覽:2343

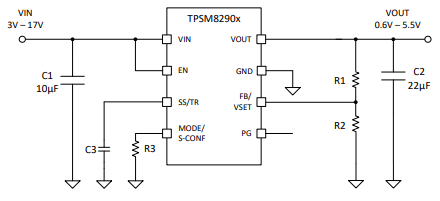

TI德州儀器TPSM82902是款高效率、精巧、靈活性且易用同步降壓DC/DC轉換器MicroSiP封裝模塊。2.5MHz或1.0MHz可選擇的開關頻率兼容運用中小型器件,并提供迅速瞬態響應。TPSM82902使用DCS-Control拓撲兼容±1%高VOUT精密度。3V至17V的寬輸入電壓范圍支持多種標準輸入,例如12V電源軌、單節或多節鋰電池、5V或3.3V電源軌。
TPSM82902能夠在輕負載時自動化進入省電模式(如果選擇自動化PFM/PWM)以維持高效率。此外,能夠在極小的負載下具備高效率,TPSM82902具備4μA的低典型靜態電流。AEE(如果啟動)能夠在VIN、VOUT和負載電流范圍之內具備高效率。TPSM82902包含一個MODE/Smart-CONF輸入,用作設定內部/外部整流電路、開關頻率、輸出電壓釋放電能和自動節電模式或強制性PWM使用。
TPSM82902選用中小型11管腳MicroSiP封裝,寬度為3.0mm×2.8mm×1.6mm,具有集成化1μH電感器。

特征
?在寬pwm占空比和負載范圍之內能夠實現高效率
–IQ:4μA(標稱值)
–62mΩ高側和22mΩ低側RDS(ON)
?3mm×2.8mm×1.6mmMicroSiP?封裝
?高至2A的連續輸出電流
?整體環境溫度(-40°C至125°C)內的反饋電壓精度達±0.9%
?可編程的輸出電壓選擇:
–VFB外部分壓器:0.6V至5.5V
–VSET內部分壓器:16個電壓選擇(0.4V至5.5V)
?帶100%方式的DCS-Control拓撲
?根據MODE/S-CONF管腳實現操作靈活性
–2.5MHz或1.0MHz開關頻率
–具備動態模式調整選項的強制性PWM或自動(PFM)低電量模式
–自動化效率加強(AEE)
–輸出放電開/關
?高寬比靈活性且容易應用領域
–對于單層布線的管腳排列進行優化
–高精密賦能輸入
–電源穩定狀態輸出
–可調式軟啟動和跟蹤
?不需要外部自舉電容器
?應用領域TPSM82902并通過WEBENCH?Power Designer創建產品定制方案
應用領域
?數據平臺和企業級計算
?有線網絡
?無線網絡基礎設施建設
?智能化工廠與控制
?測試和測量
TI 德州儀器為美國知名集成電路設計與制造商,TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。
幾十年來,德州儀器一直熱衷于通過半導體技術降低電子產品的成本,讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路(IC)的轉變,在過去的幾十年里,TI 促進了IC技術的發展,提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上,使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。
深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。
推薦資訊
Rogers?的AD300D高頻率層壓板為陶瓷填充、玻璃纖維布增強PTFE材料,相對介電常數低、調節精確度。

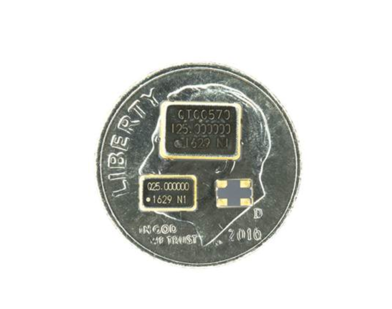

晶體振蕩器指的是從石英諧振器的相應方向角切下薄片。石英晶體諧振器簡稱石英諧振器或晶體、晶振,在封裝形式內部增加IC搭建振蕩電源電路的晶體零部件稱為晶體振蕩器。其產品通常用金屬外殼封裝形式,也有用玻璃外殼、陶瓷或塑料封裝形式的。
