AEIC-7272-S16四通道差分線路驅動器Broadcom
發布時間:2024-04-12 09:01:16 瀏覽:3129
Broadcom AEIC-7272-S16是一款四通道差分線路驅動器,該器件采用16引腳SOIC(無鉛)封裝,具有三態輸出,四通道差分線路驅動器獨立邏輯偏置和驅動器偏置。適用于與26LS31引腳兼容的應用(引腳4=5V、引腳12=GND)。內部箝位二極管可確保在驅動長度超過100m的電纜中實現無故障運行。
為進一步優化高壓應用中的性能,該器件特別設計了分離式電源,顯著降低了待機功耗。邏輯部分應由VccBias引腳上的5V穩壓電源供電,而輸出級則可由VccDrivers的單獨電源供電,最高電壓可達30V。在標準工作條件下,輸出電壓擺幅通常介于0.3V至VCC-1.9V之間。線路驅動器輸出采用電流限制和熱關斷雙重機制,有效防止對地短路、Vcc短路及其他輸出問題,確保在惡劣環境下也能實現高度可靠的運行。

主要特點:
- 電源(偏置)電壓范圍:3.5V至30V
- 工作頻率高達800KHz
- CMOS和TTL兼容輸入
- 獨立的邏輯偏置和驅動器電源引腳
- 可選單電源供電,適用于中等功率應用
- 具有遲滯的高阻抗緩沖輸入
- 三態輸出
- 80mA峰值灌電流/拉電流
應用領域:
- 工業編碼器接口
- 工業傳感器接口
- 接近開關
- 工業控制器PLC
- 光柵
- MR傳感器系統
推薦資訊

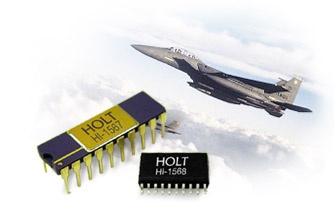

HOLT IC?的HI-8598世界首個電氣隔離ARINC 429線路驅動器選用緊湊型18管腳SOIC塑料封裝形式。HI-8598在模擬線路驅動器和邏輯端口之間提供專屬電容隔離和功率調整800V確保電流隔離ARINC 429隔離數據總線和敏感性數字集成電路。
