HI-1584低功耗CMOS雙收發器Holt
發布時間:2024-06-28 09:22:36 瀏覽:1622
HI-1584是一款超低功耗CMOS雙收發器,專為滿足MIL-STD-1553和MIL-STD-1760軍事標準而設計。它是DDC的BU-67401L0C0x-102收發器引腳兼容,可作為直接替代品。

在功能上,HI-1584的每條總線的發射器部分能夠獲取互補的CMOS/TTL Manchester II雙相數據,并將其轉換為差分電壓,以便驅動總線隔離變壓器。每個發射器還提供了單獨的抑制邏輯控制信號。接收器部分則負責將1553總線的兩相數據轉換為互補的CMOS/TTL數據,以便輸入曼徹斯特解碼器。每個接收器都有一個單獨的使能輸入,可以強制接收器輸出進入邏輯“0”總線空閑狀態。

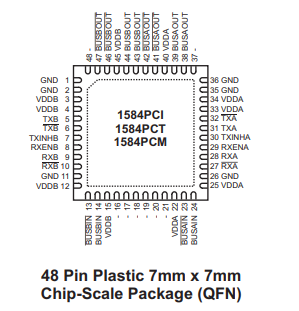

HI-1584的一個重要特性是其保證的最小變壓器耦合輸出電壓為20Vp-p,這使得它非常適合MIL-STD-1760應用。該器件采用緊湊的48引腳塑料7 x 7mm QFN封裝,帶有裸露的散熱器焊盤,可以焊接到PCB接地層以實現最佳散熱。HI-1584的工作溫度范圍廣泛,工業溫度范圍為-40°C至+85°C,擴展溫度范圍為-55°C至+125°C,并且可以選擇在擴展溫度范圍內進行老化。
該器件的特征包括符合MIL-STD-1553A和B、MIL-STD-1760以及ARINC 708A標準,3.3V單電源供電,小尺寸的7mm x 7mm 48引腳塑料芯片級封裝,以及最大功耗小于0.5W。
HI-1584的應用領域廣泛,包括MIL-STD-1553接口、智能彈藥、門店管理、傳感器接口、儀表和測試設備等。
型號:
| Part# | Package Description | Temp Range | Flow | Moisture Sensitivity Leve | RoHS Compliant |
HI-1584PCIF | 48 Pin Plastic 7mmx7mm Chip- Scale Package (QFN) | -40℃to +85℃ | I | 3 | Yes |
HI-1584PCMF | 48 Pin Plastic 7mm x7mm Chip- Scale Package (QFN) | -55℃ to+125℃ | M | 3 | Yes |
HI-1584PCTF | 48 Pin Plastic 7mm x7mm Chip- Scale Package (QFN) | -55℃ to+125℃ | T | 3 | Yes |
