TPSM86325x,TPSM82913,TPSM843320,TPSM82903,TPS82130降壓電源模塊替代方案
發布時間:2024-09-06 11:40:55 瀏覽:1888
TPSM86325x 是一款高效、高功率密度的同步降壓模塊,輸入電壓范圍為 3V 至 17V,支持高達 3A 的連續電流,設計簡單易用。
TPSM8291x系列器件是高效、低噪聲、低紋波的電流模式同步降壓電源模塊,特別適用于噪聲敏感型應用,如高速 ADC、時鐘、抖動清除器、串行器、解串器和雷達系統,通常這些應用需要 LDO 進行后置穩壓。
TPSM82903是一款高效、緊湊且靈活的同步降壓 DC/DC 轉換器,采用 MicroSiP 封裝,易于使用。其可選的 2.5MHz 或 1.0MHz 開關頻率支持使用小型元件,并提供快速瞬態響應。
TPSM843320是一款高效、緊湊且靈活的同步 DC/DC 降壓轉換器,采用 MicroSiP 電源模塊封裝。該模塊支持高達 18V 的輸入電壓,并具有可由系統設計人員通過電阻器調節的固定頻率。
TPS82130是一款 17V 輸入、3A 輸出的降壓轉換器,采用 MicroSiP 電源模塊封裝,專為小尺寸和高效率解決方案而優化。該模塊集成了同步降壓轉換器和電感器,簡化了設計,減少了外部元件數量,并縮小了 PCB 面積。

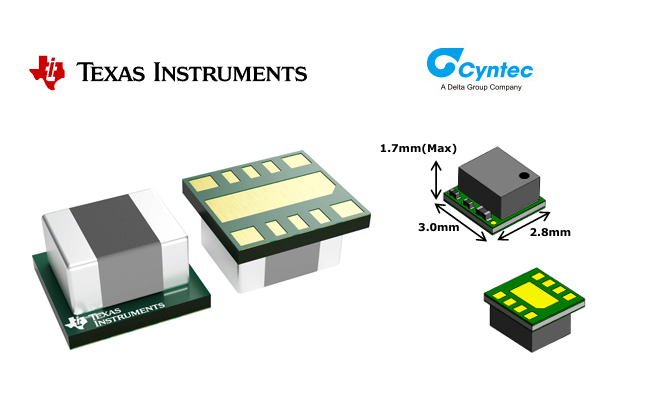

針對以上TI德州儀器3A降壓型轉換器模塊,可用Cyntec的MUN12AD03-SECM,MUN20AD03-SM和MUN12AD03-SH進行替代。具體替代方案如下:

型號參數及替代方案:
| Product or Part number | Description | Package type | Topology | Iout (max) (A) | Vin (min) (V) | Vin (max) (V) | Vout (min) (V) | Vout (max) (V) | Duty cycle (max) (%) | 替換型號 |
| TPSM843320E | 具有擴展工作溫度范圍的 4V 至 18V 輸入、3A 同步 SWIFT? 降壓電源模塊 | USIP | Buck | 3 | 4 | 18 | 0.5 | 5.5 | 94 | MUN12AD03-SECM |
| TPSM863253 | 采用 QFN 封裝的3V 至17V 輸入電壓、3.3V、3A 輸出同步降壓模塊 | QFN-FCMOD | Synchronous Buck | 3 | 3.6 | 17 | 3.3 | 3.3 | 95 | MUN12AD03-SECM |
| TPSM843320 | 具有 4V 至 18V 輸入和高級電流模式的 3A 同步 SWIFT? 降壓電源模塊 | USIP | Buck | 3 | 4 | 18 | 0.5 | 5.5 | 94 | MUN12AD03-SECM |
| TPSM82913E | 17V 輸入電壓、3A 低噪聲和低紋波降壓模塊 | B0QFN | Buck,Synchronous Buck | 3 | 3 | 17 | 0.8 | 5.5 | 100 | MUN12AD03-SECM |
| TPSM863257 | 3V 至 17V 輸入電壓、3A 強制 CCM 同步降壓模塊 | QFN-FCMOD | Synchronous Buck | 3 | 3 | 17 | 0.6 | 6 | 95 | MUN12AD03-SECM |
| TPSM863252 | 3V 至 17V 輸入電壓、3A Eco-mode 同步降壓模塊 | QFN-FCMOD | Synchronous Buck | 3 | 3 | 17 | 0.6 | 10 | 95 | MUN12AD03-SECM |
| TPSM82913 | 具有集成鐵氧體磁珠濾波補償的 17V 輸入電壓、3A 低噪聲、低紋波降壓模塊 | B0QFN | Buck,Synchronous Buck | 3 | 3 | 17 | 0.8 | 5.5 | 100 | MUN12AD03-SECM |
| TPSM82903 | 具有集成電感器的 3V 至 17V、3A、高效率、低 IQ 同步降壓轉換器模塊 | uSIP | Buck,Synchronous Buck | 3 | 3 | 17 | 0.4 | 5.5 | 100 | MUN12AD03-SECM |
| TPS82130 | 具有集成電感器的 17V 輸入電壓、3A 降壓轉換器模塊 | USIP | Buck,Inverting Buck-Boost,Synchronous Buck | 3 | 3 | 17 | 0.9 | 6 | 100 | MUN12AD03-SECM |
| LMZ31503 | 采用 9x15x2.8mm QFN 封裝的 4.5V 至 15V、3A 降壓電源模塊 | B1QFN | Buck,Synchronous Buck | 3 | 4.5 | 14.5 | 0.8 | 5.5 | 100 | MUN12AD03-SECM |
| TPS84320 | 4.5V 至 14.5V 輸入,3A 同步降壓,集成式電源解決方案 | B1QFN | Buck | 3 | 4.5 | 14.5 | 0.8 | 5.5 | 100 | MUN12AD03-SECM |
| LMZ22003 | 具有 20V 最大輸入電壓的 3A SIMPLE SWITCHER® 電源模塊 | TO-PMOD | Buck,Synchronous Buck | 3 | 6 | 20 | 0.8 | 6 | 83 | MUN20AD03-SM |
| LMZ12003EXT | 面向軍事和堅固耐用型應用的具有 20V 最大輸入電壓的 3A SIMPLE SWITCHER 電源模塊 | TO-PMOD | Buck,Synchronous Buck | 3 | 4.5 | 20 | 0.8 | 6 | 85 | MUN12AD03-SH |
| LMZ12003 | 具有 20V 最大輸入電壓的 3A SIMPLE SWITCHER® 電源模塊 | TO-PMOD | Buck,Synchronous Buck | 3 | 4.5 | 20 | 0.8 | 6 | 92.5 | MUN12AD03-SH |
