IR21844SPBF 600V半橋柵極驅動器IC
發布時間:2024-09-18 09:39:31 瀏覽:2999
IR21844SPBF 是一款專為驅動 IGBT 和 MOSFET 設計的 600V 半橋柵極驅動器 IC。該器件具有高電壓容限、低傳播延遲和雙通道欠壓鎖定功能,適用于多種電機控制和電源應用。

1.主要特性
電壓等級: 600V
輸出電流:
- 拉電流(Source): 1.9A
- 灌電流(Sink): 2.3A

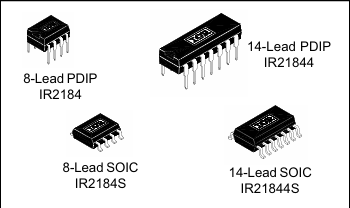

封裝形式:
- 14 引腳 SOIC
- 14 引腳 PDIP
- 8 引腳 SOIC
- 8 引腳 PDIP
柵極驅動電壓范圍: 10V 至 20V
輸入邏輯兼容性: 3.3V 和 5V
雙通道欠壓鎖定(UVLO):
- VCC UVLO (On): 8.9V
- VCC UVLO (Off): 8.2V
- VBS UVLO (On): 8.9V
- VBS UVLO (Off): 8.2V
傳播延遲:
- 開啟延遲(Turn On Propagation Delay): 680 ns
- 關斷延遲(Turn Off Propagation Delay): 270 ns
抗噪聲性: 較低的 di/dt 柵極驅動器設計
功能隔離: 功能級電平轉換
2.應用領域
IR21844SPBF 適用于多種電機控制和電源應用,包括但不限于:
電機控制
電動工具
電源集中式逆變器解決方案
家用電器
3.關鍵功能描述
自舉操作: 該器件設計有浮動通道,專為自舉操作設計,適用于高側和低側驅動。
高電壓容限: 在完全運行時,電壓高達 600V,能夠承受高負瞬態電壓。
不受 dV/dt 影響: 該器件設計能夠抵抗高 dV/dt 瞬態,確保穩定運行。
雙通道欠壓鎖定: 提供 VCC 和 VBS 的雙通道欠壓鎖定功能,確保在電源電壓不足時保護功率器件。
邏輯兼容性: 支持 3.3V 和 5V 輸入邏輯電平,適用于多種控制器接口。
匹配的傳播延遲: 雙通道的傳播延遲匹配,確保對稱驅動,減少開關損耗。
抗噪聲設計: 較低的 di/dt 柵極驅動器設計,提高了抗噪聲性能。
IR HiRel原為美國知名半導體品牌,現被Infineon收購。深圳市立維創展科技有限公司,優勢渠道供貨IR高可靠性系列產品,歡迎各界前來咨詢。
推薦資訊
?DEI? ARINC429線路接收器將ARINC429離散RZ數據轉化為TTL/CMOS兼容輸出,每種受雷電保障的接收通道單獨運行,滿足DEI ARINC429數字信息傳遞規范的任何標準。

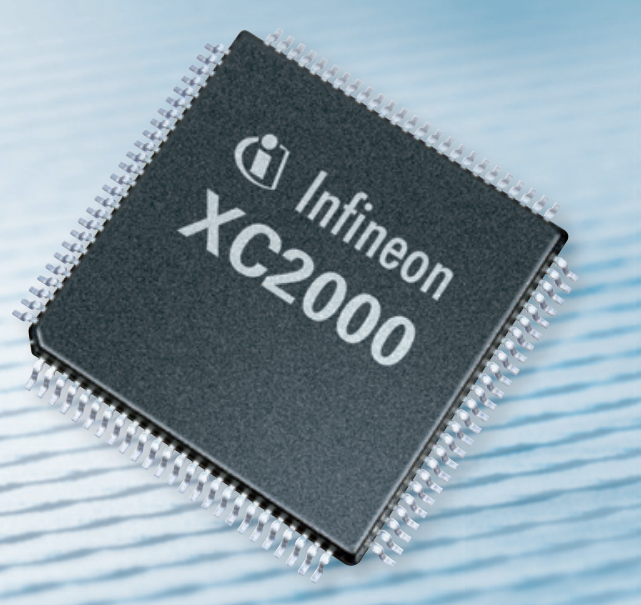

Infineon英飛凌的全新XC2000系列是一款全新標準的16/32位微控制器,專為滿足汽車應用的嚴格要求而設計。它的三個專用子系列滿足三個不同的汽車應用領域。XC2200系列微控制器滿足當前和未來車身系統控制的所有關鍵要求,如車身控制模塊(BCM)、網關、供暖、通風、空調(HVAC)和門模塊。XC2300系列將涵蓋安全氣囊、電動助力轉向(EPS)和ABS等安全應用,而XC2700系列則涉及動力總成系統。
