Torex XCL209系列超小型降壓DC/DC轉換器
發布時間:2024-10-16 09:16:11 瀏覽:1173
Torex XCL209系列是超小型降壓DC/DC轉換器,集成電感和控制IC,封裝尺寸2.5mm x 2.15mm,厚1.05mm。

工作特性

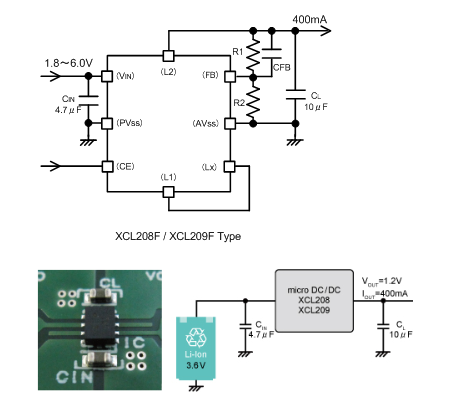

外部連接與輸出:
外部接兩個電容就能工作,可輸出400mA電流。
輸入電壓
輸入電壓范圍分兩種:Type F為1.8V - 6.0V,Type A/B為2.0V - 6.0V,能適應多種電源,像兩節電池或USB 5V適配器供電。
輸出電壓
內部固定輸出電壓0.8V - 4.0V(精度±2.0%),也可外調。
控制方式
采用PWM/PFM自動切換控制,在不同負載下實現低紋波、高效率,延長電池工作時間。
轉換效率:
轉換效率達90%(Vin = 4.2V,Vout = 3.3V)。
產品功能
CE功能:CE功能高電平有效,低電平信號進CE引腳可使IC待機。
保護功能:有限流、過流等保護,保護電路含電流限制回路。
其他功能:有軟啟動和CL自動放電功能。
應用場景
適用于移動電話、智能手機、藍牙耳機等多種電子設備。
型號參數:
| 型號 | 輸出電壓 | 振蕩頻率 |
| XCL209A103DR | 1.0V | 3.0MHz |
| XCL209A123DR | 1.2V | 3.0MHz |
| XCL209A153DR | 1.5V | 3.0MHz |
| XCL209A183DR | 1.8V | 3.0MHz |
| XCL209A253DR | 2.5V | 3.0MHz |
| XCL209A283DR | 2.8V | 3.0MHz |
| XCL209A2L3DR | 2.85V | 3.0MHz |
| XCL209A303DR | 3.0V | 3.0MHz |
| XCL209A333DR | 3.3V | 3.0MHz |
| XCL209B103DR | 1.0V | 3.0MHz |
| XCL209B123DR | 1.2V | 3.0MHz |
| XCL209B153DR | 1.5V | 3.0MHz |
| XCL209B183DR | 1.8V | 3.0MHz |
| XCL209B253DR | 2.5V | 3.0MHz |
| XCL209B283DR | 2.8V | 3.0MHz |
| XCL209B2L3DR | 2.85V | 3.0MHz |
| XCL209B303DR | 3.0V | 3.0MHz |
| XCL209B333DR | 3.3V | 3.0MHz |
| XCL209F083DR | FB=0.8V | 3.0MHz |
Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
