HXI HST62法蘭波導18-220GHz
發布時間:2024-11-06 09:33:49 瀏覽:1334
HST系列法蘭波導是HXI公司推出的高性能波導產品,專為18至220 GHz的高頻應用設計。這些波導以其精確的法蘭連接和極低的電壓駐波比(VSWR)而聞名,確保了在高頻信號傳輸中的高性能和可靠性。

產品特點:
高精度法蘭連接:HST系列波導的法蘭連接設計精確,確保了子系統組件間的信號損失和匹配誤差極小。這對于要求精密匹配的高頻系統至關重要,可以顯著減少信號損耗和提高系統的整體性能。
廣泛的頻率范圍:HST系列波導覆蓋了從18 GHz到220 GHz的廣泛頻率范圍,使其適用于多種毫米波應用場景,包括通信、雷達、電子戰和衛星通信等。
以下是HST系列部分型號的詳細規格:
| Model Number | WR Designation and Flange* | Waveguide Size (inches/mm) | Frequency Range (GHz) |
| HST62 | WR-62,UG-419 | 0.622x0.311(15.80x7.90) | 12.4 to 18.0 |
| HST42 | WR-42,UG-595 | 0.420x0.170(10.66x5.33) | 18.0 to 26.5 |
| HST28 | WR-28,UG-599 | 0.280x0.140(7.12x3.56) | 26.5 to 40.0 |
| HST22 | WR-22,UG-383 | 0.224x 0.112 (5.68x2.84) | 33.0 to 50.0 |
| HST19 | WR-19,UG-383/U | 0.188 x0.094 (4.78x2.39) | 40.0 to 60.0 |
| HST15 | WR-15,UG-385/U | 0.148x0.074 (3.76x1.88) | 50.0 to 75.0 |
| HST12 | WR-12,UG-387/U | 0.122 x0.061(3.10x1.55) | 60.0 to 90.0 |
| HST10 | WR-10,UG-387/U-M | 0.100x 0.050 (2.54x1.27) | 75.0 to 110.0 |
| HST8 | WR-8,UG-387/U-M | 0.080x0.040(2.04x1.02) | 90.0 to 140.0 |
| HST6.5 | WR-6.5,UG-387/U-M | 0.065x0.0325(1.65x0.8255) | 110.0 to 170.0 |
| HST5 | WR-5,UG-387/U-M | 0.051x0.0255(1.30x0.650) | 140.0 to 220.0 |
HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司,主要為國防、太空和航空市場提供廣泛的產品線,包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等,頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品,歡迎咨詢了解。
推薦資訊

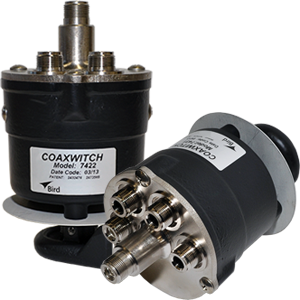

Bird ?? 50歐姆同軸選擇開關使用獨具特色、穩固和安全可靠的設計,容許正接觸、低插入VSWR和通道相互之間的串擾可忽略不計。開關機構是41/2"的RG-87/UTeflon電纜,Bird射頻同軸線多位射頻選擇開關被拉離相匹配的公N連接器并旋轉到所需要的開關位置。
