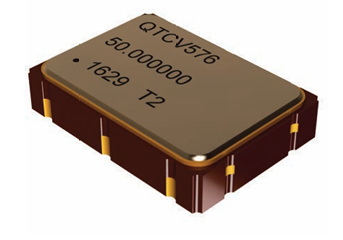

QTCV576LDK2-50.000MHz低輪廓5x7mm微型SMD電壓控制晶振
發布時間:2025-01-09 09:04:14 瀏覽:1468

Q-Tech生產的QTCV576系列是一種低輪廓的 5 x 7mm 微型表面貼裝(SMD)電壓控制晶體振蕩器(VCXOs),具有以下特點和應用:
主要特性
寬頻率范圍:從 1.000MHz 到 156.250MHz。
小尺寸封裝:5 x 7mm 的低輪廓陶瓷封裝,鍍金接觸墊。
邏輯類型:支持 HCMOS、LVHCMOS、LVPECL 邏輯。
供電電壓:3.3Vdc 和 5.0Vdc。
工作溫度范圍:-40oC 至 +85oC。
三態輸出:標準特性。
密封封裝:陶瓷封裝,提供更好的環境適應性。
頻率穩定性:提供基本模式和第三泛音設計。
軍事篩選測試:可根據 MIL-PRF-55310 標準進行。
環保合規:無鉛,符合 RoHS 標準。
應用領域
低電壓應用:適用于現代低電壓電子設備。
軍用彈藥和系統:槍發射彈藥和智能彈藥系統。
儀器設備:各種精密儀器。
網絡同步:以太網/同步以太網(SynchE)、SONET。
微處理器時鐘:為微處理器提供時鐘信號。

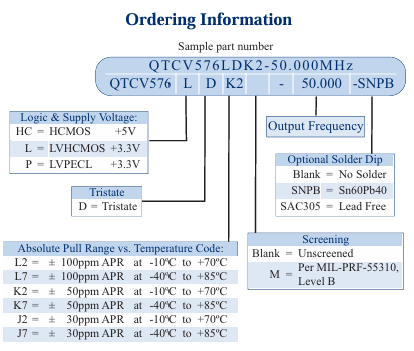

訂購信息

技術規格
| Parameters | QTCV576HC | QTCV576L | QTCV576P |
| Output frequency range(Fo) | 1.544MHz—125.000MHz | 1.000MHz—150.000MHz | 78.000MHz—156.250MHz |
| Logic | HCMOS | LVCMOS | LVPECL |
| Supply voltage(Vdd) | 5.0Vdo±10% | 3.3Vdc±5% | |
| Absolute Pull Range(APR) | SeePart Number on Page 1 | ||
| Linearity | 5%typical | ||
| Operating temperature(Topr) | SeePart Number on Page 1 | ||
| Storage temperature(Tsto) | -62℃ to+125℃ | ||
| Operating supply current (No Load) | 18mAtyp. |50mAmax. | 15mAtyp. |40mAmax. | 50mAtyp. |90mAmax |
| Symmetry (50%of ouput waveform) | 45/55% | ||
| Rise and Fall times | 5ns max. | 0.5ns typ. |Ins max. | |
| Output Load | 15pF max. | 502 into Vdd-2V | |
| Start-up time(Tstup) | 10ms max. | ||
| Output Enable/Disable(Vih/Vil) | 0.9*Vdd min./0.1*Vdd max. | ||
| Control Voltage Range for Pull Range(Vc) | 0.5V min.4.5V max. | 0.3V min. |3.0V max. | |
| Control Voltage InputImpedance (Zin) | 1MQ min. | ||
| Control Voltage Modulation BW | 10kHz min. | ||
| Period JitterTypical Pk-Pk(61.44MHz) RMS (61.44MHz) | 23ps 3.0ps | N/A | |
| Jitter,12kHz-20MHz (61.44MHz) | 90fs typ- | N/A | |
| Jitter,RMS(12kHz-20MHz) | N/A | 0.3ps typ. |1.0ps max. | |
| Jitter,RMS(10kHz-1MHz) | N/A | 0.2ps typ. |0.3ps max. | |
| Phase Noise Typica 10 Hz 100 Hz 1 kHz 10kHz 100 kHz 1 MHz 10MHz | -63 dBc/Hz -97 dBc/Hz -125 dBc/Hz -140 dBc/Hz -155 dBc/Hz -158 dBc/Hz -164 dBc/Hz | -60 dBc/Hz -88 dBc/Hz -120 dBc/Hz -130 dBc/Hz -145 dBc/Hz -153 dBc/Hz -156 dBc/Hz | |
| Aging | 10 years aging included in FrequencyStability | ||
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
