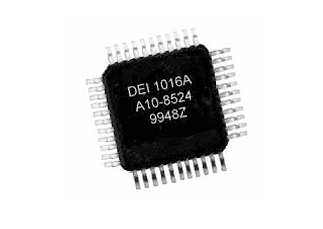

DEI1016/DEI1016A/DEI1016B ARINC429收發器
發布時間:2025-10-11 08:55:59 瀏覽:355
DEI1016/DEI1016A/DEI1016B 是由Device Engineering Incorporated 公司生產的一款 ARINC 429 串行收發器系列,主要用于航空電子設備中的數據傳輸。
DEI1016 系列提供了一個標準航空電子串行數字數據總線與 16 位寬數字數據總線之間的接口。該接口電路包括一個單通道發射機、一個 8×32 位緩沖區、兩個獨立接收通道以及一個主機可編程控制寄存器,用于選擇操作選項。

訂購信息
| DEI PART NUMBER(2) | MARKING(1) | PACKAGE See Table 10 | TEMP RANGE | PROCESSING See Table 9 | |
| DEI1016 | DEI1016 | 40 SBDIP | 55/+125℃ | CERAMIC BURN-IN 100%TEST | |
| DEI1016-DMB | DEI1016-DMB | 40 SBDIP | 55/+125℃ | CERAMIC BURN-IN SAMPLE TEST | |
| DEI1016A | DEI1016A | 44 PQFP | 55/+85℃ | PLASTIC STANDARD | |
| DEI1016A-G | DEI1016AE3 | (1) | 44 PQFPG | 55/+85℃ | PLASTIC STANDARD |
| DEI1016B | DEI1016B | 44 PLCC | 55/+85℃ | PLASTIC STANDARD | |
| DEI1016B-G | DEI1016B E3 (1) | 44 PLCC G | 55/+85℃ | PLASTIC STANDARD | |
| DEI1016-QMS | DEI1016-QMS | 44 PQFP | 55/+125℃ | PLASTIC STANDARD | |
| DEI1016-QMS-G | DEI1016-QMS E3 (1) | 44 PQFPG | 55/+125℃ | PLASTIC STANDARD | |
| DEI1016-PMS | DEI1016-PMS | 44 PLCC | 55/+125℃ | PLASTIC STANDARD | |
| DEI1016-PMS-G | DEI1016-PMS E3 (1) | 44 PLCC G | 55/+125℃ | PLASTIC STANDARD | |
| DEI1016-EES | DEI1016-EES | 44 CLCC | 55/+85℃ | CERAMIC SAMPLE TEST | |
| DEI1016-EMS | DEI1016-EMS | 44 CLCC | -55/+125℃ | CERAMIC SAMPLE TEST | |
| DEI1016-EMB | DEI1016-EMB | 44 CLCC | 55/+125℃ | CERAMIC BURN-IN SAMPLE TEST | |
核心特性:
雙接收器+單發射器:獨立雙通道接收,單通道發射。
多協議支持:兼容ARINC 429/571/575/706協議。
可配置字長:支持25位或32位數據格式(通過控制寄存器配置)。
自檢模式:內置回環測試(Wrap-around Self-Test),無需外部連接。
低功耗設計:采用CMOS工藝,典型電源電流5mA(1MHz時鐘)。
寬溫工作:
擴展級:-55°C至+85°C
軍用級:-55°C至+125°C
封裝選項:QFP、PLCC、LCC、CDIP(44引腳或40引腳)。
關鍵功能模塊
1、接收器(雙通道)
輸入特性:
差分輸入范圍:±10V(邏輯1/0),共模電壓容限±5V。
輸入阻抗:12kΩ(差分/對地/對電源)。
數據處理:
支持源/目標地址碼校驗(SDENB控制位)。
自動奇偶校驗生成與檢查(可配置奇偶或數據位)。
數據訪問需順序讀取(Word 1和Word 2)。
2、發射器
緩沖設計:8×32位FIFO,支持塊傳輸。
輸出特性:
TTL電平輸出(DO(A)/DO(B)),返回零格式。
數據速率:100kbps(高速)或12.5kbps(低速)。
3、控制寄存器
16位配置選項:
字長選擇(WLSEL)、數據速率(TXSEL/RCVSEL)。
奇偶校驗使能(PAREN)、自檢模式(SLFTST)。
源/目標地址碼校驗(SDENB1/SDENB2)。
電氣特性
電源電壓(VDD):-0.5~+7.0V
輸入電壓(DI引腳):±29V
存儲溫度:-65+150°C
輸入低電平(VIL):≤0.8V,高電平(VIH):≥2.0V
輸出驅動能力:20mA(CMOS)/6mA(TTL)
時鐘要求:1MHz外部時鐘(±1%精度)
應用場景
航空電子系統:航電數據總線、飛行控制、導航設備。
典型連接:
發射端:需外接ARINC 429線驅動器(如DEI系列驅動IC)。
接收端:直接連接ARINC總線,無需外部元件。
