SD5400CY四通道N溝道橫向DMOS開關Linear Systems

發布時間:2025-10-22 09:25:59     瀏覽:189

  Linear Integrated Systems的SD5400CY是四通道N溝道橫向DMOS開關,屬于SD5000/5400系列的一員,具有以下核心特性:

  結構:4個獨立雙向增強型MOSFET集成于單一芯片,采用雙擴散工藝和橫向構造。

  保護:柵極內置齊納二極管保護,防止靜電損傷。

  封裝:SOIC-14窄體塑料封裝,符合RoHS標準。

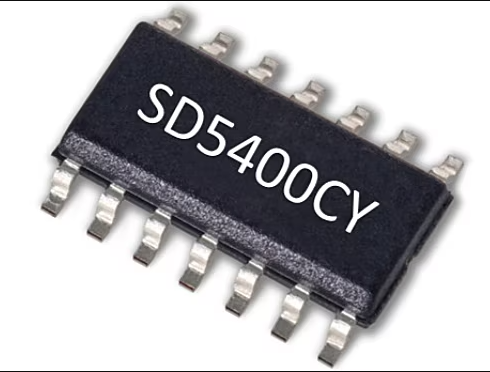

Linear Integrated Systems的SD5400CY是四通道N溝道橫向DMOS開關

  同系列型號對比:

型號V(BR)DSrDS(on)@5V封裝適用信號范圍
SD5400CY20V75ΩSOIC-14±10V
SD5401CY10V75ΩSOIC-14±5V
SD5000N20V70ΩPDIP-16±10V


  關鍵參數:

參數值/條件說明
V(BR)DS最小20V漏源擊穿電壓(SD5000/5400系列為20V,SD5001/5401為10V)。
rDS(on)最大75Ω @ VGS=5V導通電阻,低至75Ω(5V驅動時),確保低信號損耗。
Crss最大0.5pF反向傳輸電容極小,適合高頻應用。
開關時間(tON)典型0.5ns,最大1ns超高速開關,適用于納秒級切換場景。
閾值電壓VGS(th)最大1.5V低開啟電壓,簡化驅動電路設計。


  特性與優勢

  高頻性能:

  超低電容(0.2pF反向電容)減少插入損耗和串擾,適合視頻/射頻信號切換。

  1ns級導通時間,滿足像素級切換需求(如圖像傳感器)。

  可靠性:

  齊納保護柵極,增強ESD耐受能力。

  工作溫度范圍:-55°C至150°C。

  電源兼容性:

  支持單電源供電(5V驅動即可實現低導通電阻)。

  應用場景

  高速模擬開關:視頻信號路由、DAC去毛刺電路。

  采樣保持電路:ADC前端的高速采樣。

  多路復用器:多通道信號選擇,如測試設備中的矩陣切換。

  驅動電路:激光二極管或LED陣列的快速脈沖控制。

立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。
