E1-P150/Y高壓DC/DC轉換器American Power Design
發布時間:2025-11-03 08:57:01 瀏覽:182

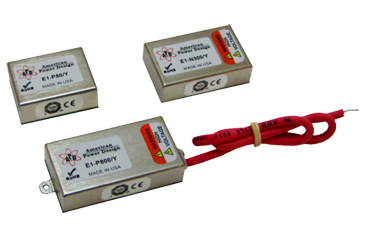

American Power Design E1系列是小型1W可編輯穩壓高壓DC/DC轉換器,使用0-5Vdc模擬信號,提供100%可編程高壓輸出。

輸出范圍:±100V 至 ±8000V(可定制)
輸入電壓范圍11.5V - 16Vdc
輸出電壓精度±1%
輸出紋波0.002% P-P(典型值)
編程電壓0-5Vdc @ <100μA
短路保護連續保護,自動恢復
響應時間<250ms(全負載)
型號參數
| REPRESENTATIVE MODEL LISTING | |||||||||
| MODEL NUMBER | INPUT CURRENT | OUTPUT SPECIFICATIONS | SWITCHING FREQUENCY | ||||||
| Non- RoHs | RoHs | NO LOAD | FULL LOAD | VOLTAGE | RIPPLE | CURRENT | REGULATION | ||
| LOAD | LINE | ||||||||
| E1-P10 | E1-P10/Y | <50 mA | <160 mA | OV to+100Vdc | <0.75%(0.75V p-p) | 0-10mA | <0.1% | <0.1% | 250 kHz |
| E1-N10 | E1-N10/Y | <50 mA | <160 mA | 0V to-100Vdc | <0.75%(0.75V p-p) | 0-10mA | <0.1% | <0.1% | 250 kHz |
| E1-P20 | E1-P20/Y | <50 mA | <160 mA | OV to+200Vdc | <0.05%(0.1Vp-p) | 0-5mA | <0.1% | <0.1% | 250 kHz |
| E1-N20 | E1-N20/Y | <50 mA | <160 mA | 0V to -200Vdc | <0.05%(0.1Vp-p) | 0-5mA | <0.1% | <0.1% | 250 kHz |
| E1-P30 | E1-P30/Y | <50 mA | <160 mA | OV to+300Vdc | <0.03%(90mVp-p) | 0-3.3mA | <0.1% | <0.1% | 250 kHz |
| E1-N30 | E1-N30/Y | <50 mA | <160 mA | 0V to -300Vdc | <0.03%(90mVp-p) | 0-3.3mA | <0.1% | <0.1% | 250 kHz |
| E1-P50 | E1-P50/Y | <50 mA | <160 mA | OV to+500Vdc | <0.004%(20mVp-p) | 0-2mA | <0.05% | <0.05% | 250 kHz |
| E1-N50 | E1-N50/Y | <50 mA | <160 mA | 0V to-500Vdc | <0.005%(25mVp-p) | 0-2mA | <0.05% | <0.05% | 250 kHz |
| E1-P60 | E1-P60/Y | <90 mA | ≤200 mA | OV to+600Vdc | <0.003%(18mVp-p) | 0-1.67mA | <0.05% | <0.05% | 200 kHz |
| E1-N60 | E1-N60/Y | <90 mA | <200 mA | 0V to -600Vdc | <0.003%(18mVp-p) | 0-1.67mA | <0.05% | <0.05% | 200 kHz |
| E1-P100 | E1-P100/Y | <90 mA | <200 mA | 0V to+1000Vdc | <0.005%(50mVp-p) | 0-1mA | <0.05% | <0.05% | 190 kHz |
| E1-N100 | E1-N100/Y | <90 mA | ≤200 mA | OV to-1000Vdc | <0.002%(20mVp-p) | 0-1mA | <0.05% | <0.05% | 190 kHz |
| E1-P125 | E1-P125/Y | <100 mA | <250 mA | 0V to+1250Vdc | <0.004%(50mVp-p) | 0-1mA | <0.05% | <0.05% | 180 kHz |
| E1-N125 | E1-N125/Y | <100 mA | <250 mA | OV to-1250Vdc | <0.003%(37mVp-p) | 0-1mA | <0.05% | <0.05% | 180 kHz |
| E1-P150 | E1-P150/Y | <100 mA | <220 mA | 0V to+1500Vdc | <0.002%(30mVp-p) | 0-0.67mA | <0.05% | <0.05% | 180 kHz |
| E1-N150 | E1-N150/Y | <100 mA | <220 mA | OV to-1500Vdc | <0.002%(30mVp-p) | 0-0.67mA | <0.05% | <0.05% | 180 kHz |
| E1-P200 | E1-P200/Y | <100 mA | <220 mA | 0V to+2000Vdc | <0.002%(40mVp-p) | 0-0.5mA | <0.05% | <0.05% | 180 kHz |
| E1-N200 | E1-N200/Y | <100 mA | <220 mA | OV to-2000Vdc | <0.002%(40mVp-p) | 0-0.5mA | <0.05% | <0.05% | 180 kHz |
深圳市立維創展科技有限公司優勢代理銷售American Power Design(APD)高壓DC/DC轉換器產品,歡迎咨詢了解。
