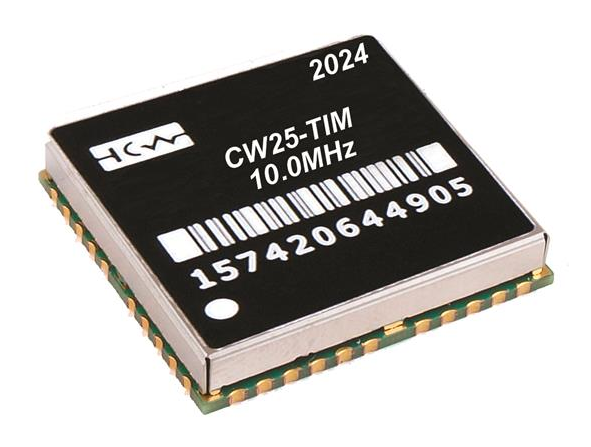

Connor-Winfield CW25-TIM GPS接收器與振蕩器模塊
發布時間:2026-01-16 08:46:58 瀏覽:114
CW25-TIM 是 Connor Winfield推出的超小尺寸、全集成 "GPS 授時接收機 + 數字鎖相振蕩器" 模塊,專為無線基站、5G 小基站、IEEE-1588v2 邊界時鐘、軟件無線電、電力同步、測試儀表等需要長期高精度頻率/時間參考的場景設計。把它焊到主板上,只需再配一根 GPS 天線和 3.3 V 電源,就能立即獲得:
1.優于 ±30 ns(RMS)的 UTC 對齊 1PPS
2.10 MHz 默認、150 Hz-80 MHz 可程控的低相噪時鐘
3.失鎖后仍能保持 <±1 μs/24 h(TCXO 版)或更高保持能力(外接 OCXO/Rb 版)
4.全溫度范圍 -20 °C~+70 °C 內頻率穩定度 ±280 ppb(TCXO)

訂購信息Ordering Information
| Model Number | Base Frequency (MHz) | Thermal Stability | |
| CW25-TIM | 10.0 MHz | ±280ppb;-20 to 70°C | Standard TCXO |
CW25-TIM-10M-TCXO 標準版 10 MHz ±280 ppb
CW25-TIM-XXM-OCXO 客戶指定外接 10 MHz 參考版
主要特性
集成設計:將GPS接收器和數字PLL電路結合,用于馴服從GPS解決方案衍生的1 PPS信號
自主相位校準:能夠抵消鋸齒波誤差,消除懸掛橋接條件
頻率輸出:除了產生相位對齊的1 PPS輸出外,還能產生一個額外的時鐘信號,該信號與1 PPS信號相位對齊
可編程頻率:LVCMOS輸出可在150 Hz至80 MHz之間數字合成任意頻率
技術規格
電源電壓:3.3 VDC
工作溫度范圍:-20°C至+70°C
尺寸:25 mm x 27 mm(OEM表面貼裝封裝)
符合RoHS標準
時鐘系統
主時鐘:板載TCXO(溫度補償晶體振蕩器)提供系統主時鐘,用于保持性能
外部參考輸入:
可選外部1 PPS輸入
可選外部10 MHz時鐘輸入(如OCXO、DOCXO或銣振蕩器),用于改善保持性能
應用領域
無線系統的高穩定性頻率參考
軟件定義無線電系統
時間戳應用
IEEE 1588v2協議
需要高精度、長期時間和頻率生成的1 PPS頻率源應用
更多Connor-Winfield晶振產品可咨詢立維創展。
