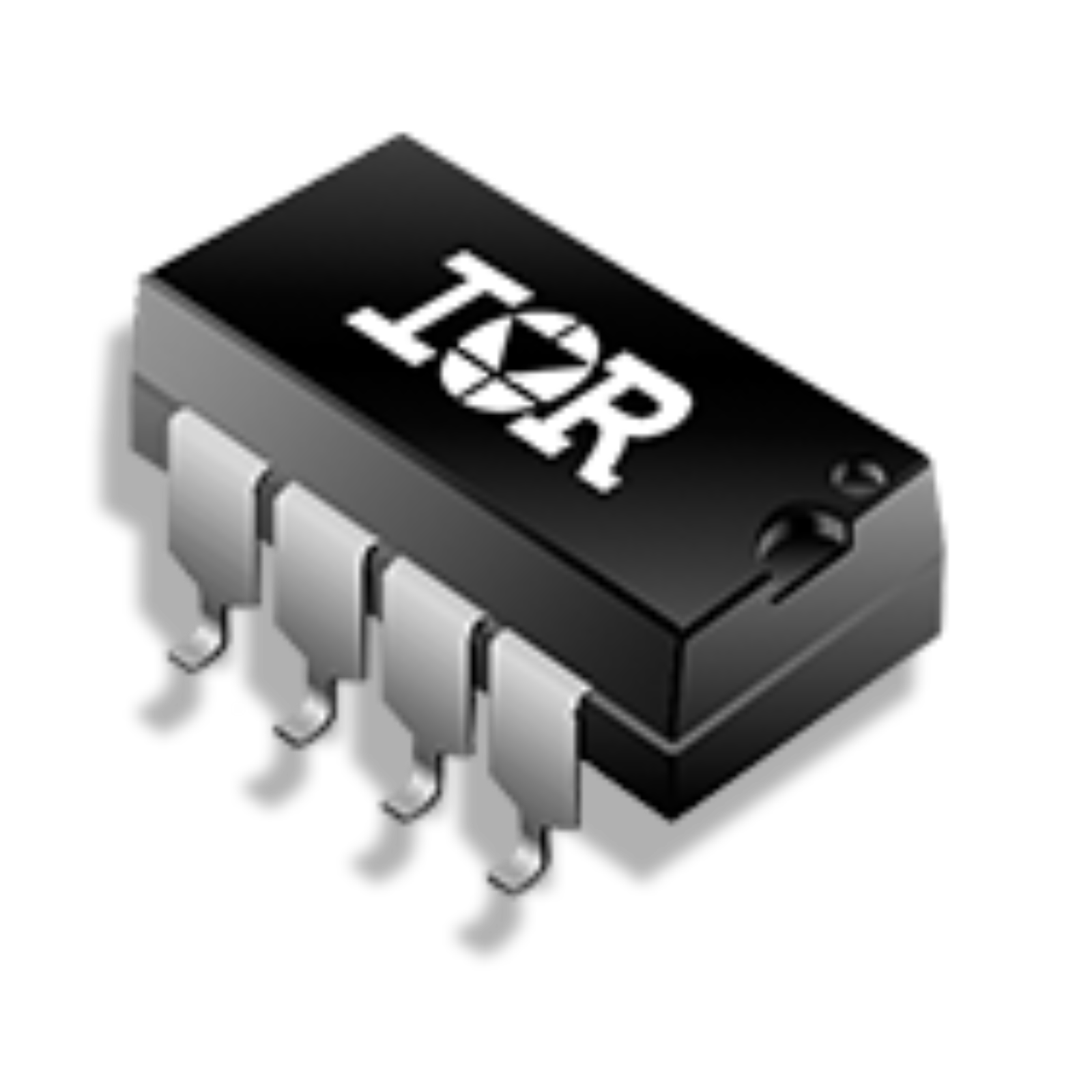

2 Form A 光伏隔離器，采用 8 引腳 SMT 封裝
5 V、5 μA 雙通道光伏MOSFET金屬氧化物半導體場效應管驅動器集成了快速關斷功能，采用 8 引腳 SMT 封裝。
PVI5033R光伏隔離器是一種雙通道光隔離驅動器，能夠直接驅動功率mosfet或igbt的柵極。它采用新型結構的單片集成電路光伏發電機作為輸出。輸出由與光伏發電機光學隔離的GaAlAs發光二極管(LED)的輻射控制。
PVI5033R非常適合需要高電流和/或高壓開關的應用，在低電平驅動電路和高能或高壓負載電路之間具有光學隔離。它可用于直接驅動功率mosfet的柵極。雙通道配置允許其輸出驅動獨立的分立功率mosfet，或并聯或串聯連接，為功率mosfet提供更大電流驅動或?yàn)閕gbt提供更高電壓驅動。
PVI5033R采用快速關斷電路。PVI5033R光伏隔離器封裝在一個8針，模制DIP封裝與通孔或“鷗翼”端子。它可在標準塑料運輸管或磁帶和卷軸。參考零件標識信息。
Part ldentification
| PVI5033RPbF | thru-hole |
| PVI5033RS | PbF SMT |
| PVI5033RS-TPbF | SMT,Tape and Reel |
功能概要
3.750 V(rms) I/O隔離
雙通道應用靈活性
UL 認證和 BABT 認證
整體式結構
1.200 V(DC)輸出至輸出隔離
固態可靠性
集成快速關斷電路
潛在應用
電信
負載分配
工業控制
儀器儀表和測量
電子鎮流器
定制固態繼電器
浮動電源
更換機電繼電器
參數
參數
PVI5033RS
控制電流（標稱值）最小值 | 10毫安 |
隔離電壓 | 3750 Vrms |
語言 | 香料 |
輸出電壓 | 5 V 電壓 |
輸出 | 2 |
產品分類 | 光伏隔離器 |
短路電流最小值 | 5 微安 |
科技 | 梅爾 |
類型 | 2 表格 A |
